Автоматичний масштабний мультиметр серії XDM
Автоматичний масштабний мультиметр серії XDM
Ми відомі як один з провідних китайських виробників та постачальників. Ласкаво просимо купити відомих брендів цифровий мультиметр настільного типу OWON, USB-мультиметр, мультиметр з бездротовим зв'язком, бездротовий мультиметр, пристрій Wi-Fi, з дешевою ціною від нас. У нас є багато продуктів на складі за вашим вибором. Зверніться до пропозиції з нами зараз.
Подвійний дисплей
Подвійний дисплей дозволяє одночасно відображати два види даних. Наприклад, як показано на малюнку, мультиметр одночасно показує напругу постійного та змінного струму. Можна також переключитися на поточний. Це розширює метод вимірювання для промислового та лабораторного поля.
FAQ
Які фактори вирішують вартість DSO зонда ?
Пропускна спроможність пробника, а функція вирішує її ціноутворення.
Згідно з функцією, існує безліч категорій зондів, включаючи зонд високої напруги, диференційний зонд, активний високошвидкісний зонд тощо. Різна вартість категорії зондів коливається від менш ніж 10 доларів США до 10 000 доларів США.
Зонд виступає в ролі схеми підключення схеми до осцилографа, високоякісний вихід сигналу є обов'язковим - враховуючи це, навіть для пасивного зонда його внутрішня структура отримує складні частини для компенсації схеми.
Як використовувати осцилограф для вимірювання максимального значення однієї модульованої форми сигналу, яка несуча частота становить десятки кГц, а частота модульованої хвилі - частота живлення?
Частота живлення може бути низькою частотою, скажімо 50 Гц / 60 Гц, а частота носія - десятки кГц, період однієї частоти потужності близько 20 мс, якщо спостерігати сигнал з періодом 20 мс, то тривалість вікна отримання осцилографа принаймні повинен бути 2ms / div x 10div, і одночасно визначити частоту дискретизації осцилографа відповідно до хвилі носія. Нарешті, можна визначити тривалість пам'яті для придбання, яка потрібна, і визначити, чи зможе вона відповісти вимогам тестування.
Як використовувати аналізатор спектру для тестування шуму?
Аналізатор спектру - потужний інструмент для вимірювання шумів. Загалом, аналізатори спектру можуть відображати співвідношення між напругою (або напругою) та частотою, що аналогічно криву спектральної густини шумів. Фактично, деякі аналізатори спектру мають спеціальний режим роботи, який дозволяє безпосередньо відображати результати вимірювань в одиницях спектральної щільності (тобто nV / rt-Hz). В інших випадках результат вимірювання повинен бути помножений на коефіцієнт коригування для перетворення відповідної одиниці виміру в одиниці спектральної щільності.
Аналізатори спектру , як і осцилографи , є цифровими та аналоговими. Одним з методів генерації спектральної кривої аналогом аналізатора спектру є промивання фільтра смугового пропускання на різних частотах під час побудови вимірюваного вихідного значення фільтра. Інший підхід полягає у використанні супергетеродинного прийому, який виконує сканування локального генератора на різних частотах. Проте, аналізатори цифрового спектра використовують швидкі перетворення Фур'є для генерації спектра (часто використовуються з технологією прийому супергетеродин).

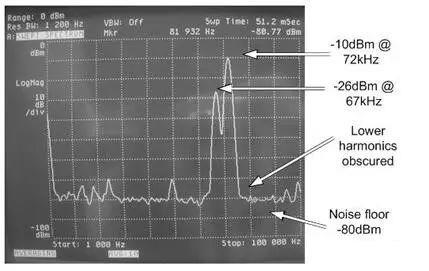

Хоча використовувані аналізатори спектру мають різні моделі, досі слід розглянути деякі основні параметри. Частоти початку та зупинки вказують діапазон частот, через який перевіряється смуговий фільтр. Пропускна здатність роздільної здатності - це ширина фільтра смугового пропускання, перевірена в діапазоні частот. Зниження роздільної здатності смуги пропускання збільшить здатність аналізатора спектру обробляти сигнали на дискретних частотах, одночасно збільшуючи час сканування. На малюнку 1 показано роботу фільтра сканування. На рисунку 2 та на рис. 3 показані результати, отримані, коли один аналізатор спектру використовує різні смуги пропускання. На малюнку 2, оскільки смуга пропускання роздільної здатності встановлена дуже мала, дискретні частотні компоненти (тобто, 150 Гц) правильно обробляються. З іншого боку, на Фіг.3 дискретна частотна складова (тобто 1200 Гц) не була належним чином оброблена, оскільки ширина смуги роздільної здатності встановлена дуже великою.

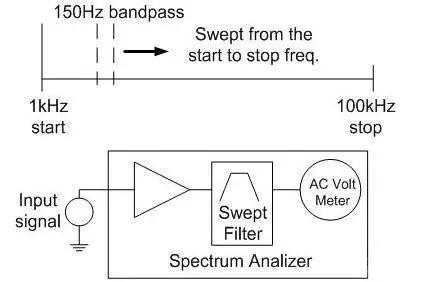

Фігура 1.

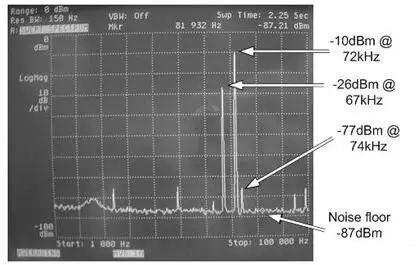

Рисунок 2.
| XDM3041 | Діапазон вимірювання | Діапазон частот | Точність: 1 рік ± (% зчитування +% від діапазону) |
|---|---|---|---|
| Напруга постійного струму | 600мВ, 6В, 60В, 600В, 1000В | / | 0,02 ± 0,01 |
| Істина напруга змінного струму в РМС | 600мВ, 6В, 60В, 600В, 750В | 20 Гц - 50 Гц | 2 + 0.10 |
| 50 Гц - 20 кГц | 0,2 + 0,06 | ||
| 20 кГц - 50 кГц | 1.0 + 0.05 | ||
| 50 кГц - 100 кГц | 3,0 + 0,08 | ||
| Струм постійного струму | 600,00 мкА | / | 0,06 + 0,02 |
| 6.0000 мА | 0,06 + 0,02 | ||
| 60 000 мА | 0,1 + 0,05 | ||
| 600.00 мА | 0,2 + 0,02 | ||
| 6.000 A | 0,2 + 0,05 | ||
| 10.0000 А. | 0.250 + 0.05 | ||
| Справжній струм змінного струму в RMS | 60.000 мА, 600.00 мА, 6,0000 A, 10 000 A | 20 Гц - 45 Гц | 2 + 0.10 |
| 45 Гц - 2 кГц | 0,50 + 0,10 | ||
| 2 кГц - 10 кГц | 2,50 + 0,20 | ||
| Опір | 600,00 Ω | / | 0,040 + 0,01 |
| 6,0000 кОм | 0,030 + 0,01 | ||
| 60.000 кОм | 0,030 + 0,01 | ||
| 600,00 кОм | 0,040 + 0,01 | ||
| 6,0000 MΩ | 0.120 + 0.03 | ||
| 60.000 МОм | 0,90 + 0,03 | ||
| 100.00 МОм | 1,75 + 0,03 | ||
| Діодний тест | 3.0000 В | / | 0,5 + 0,01 |
| Безперервність | 1000 Ом | / | 0,5 + 0,01 |
| Періодичність | 200 мВ - 750 Вт | 20 Гц - 2 кГц | 0,01 + 0,003 |
| 2 кГц - 20 кГц | 0,01 + 0,003 | ||
| 20 кГц - 200 кГц | 0,01 + 0,003 | ||
| 200 кГц - 1 МГц | 0,01 + 0,006 | ||
| 20 мА - 10 А | 20 Гц - 2 кГц | 0,01 + 0,003 | |
| 2 кГц - 10 кГц | 0,01 + 0,003 | ||
| Тестовий тест | |||
| Ємність | 2 000 нФ | 200 нА | 3 + 1.0 |
| 20.00 н.ф. | 200 нА | 1 + 0,5 | |
| 200,0 нФ | 2 мкА | 1 + 0,5 | |
| 2.000 μF | 10 мкА | 1 + 0,5 | |
| 200 мкФ | 100 мкА | 1 + 0,5 | |
| 10000 μF | 1 мА | 2 + 0,5 | |
| Температура | Температурні датчики під 2 категорії підтримуються - термопари (перетворення ITS-90 між B / E / J / K / N / R / S / T) та термостійкість (перетворення датчика RTD між типом Pt100 та Pt385) | ||
| Функція реєстрації даних | |||
| Тривалість ведення журналу | 5мс | ||
| Довжина ведення журналу | 1М балів | ||
