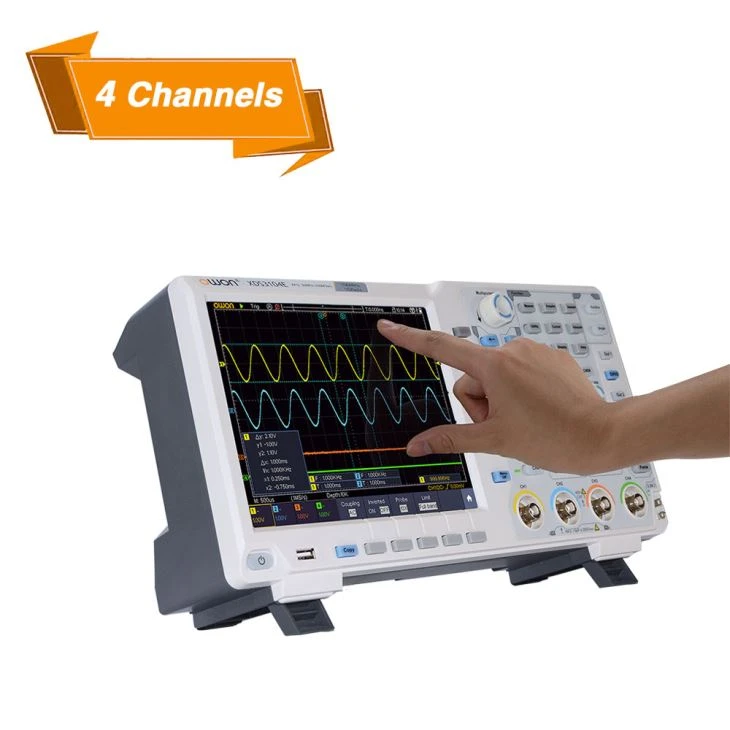

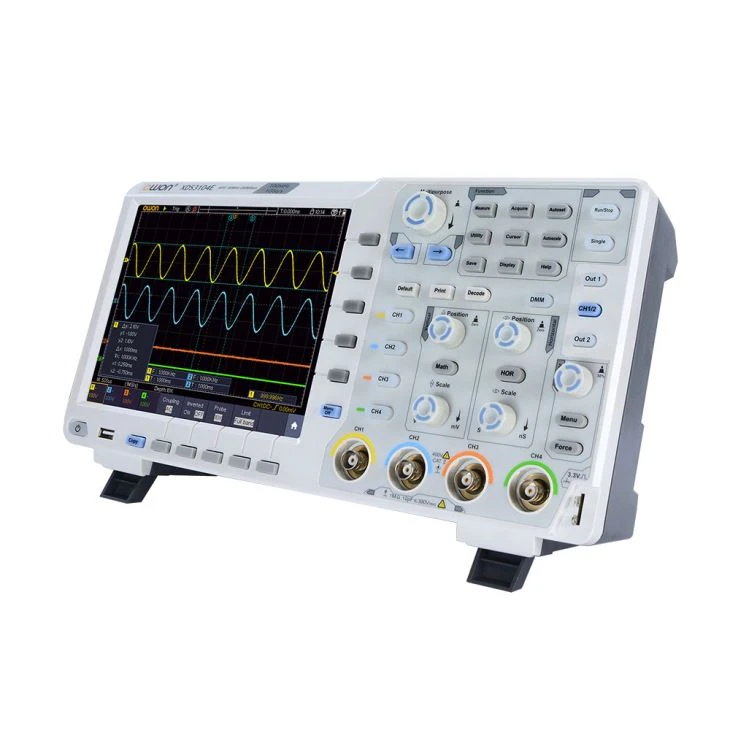

XDS3000-E серії 4CH 8/14-бітний сенсорний цифровий осцилограф
Пропускна спроможність + 60 МГц / 100 МГц, частота дискретизації 1 Гбіт / с
+ 8-розрядний або 14-бітний АЦП високої роздільної здатності
+ 40M довжина запису 45000 wfms / s частота оновлення сигналу
+ шум низького тиску
+ 8-дюймовий 800 x 600 високоефективний РК-дисплей, додатковий багатошаровий екран, зручніше працювати
+ SCPI та LabVIEW підтримуються
+ функція декодування з багатьма тригер і автобусом
+ інтеграція з багатьма інтерфейсами - USB-хост, USB-пристрій, порт USB для PictBridge, LAN, AUX і VGA
| Модель | Бндатвіда | Частота вибірки | Вертикальна роздільна здатність (A / D) | Довжина запису |
| XDS3064E | 60 МГц | 1GS / с | 8 біт | 40 м |
| XDS3104E | 100 МГц | 1GS / с | 8 біт | 40 м |
| XDS3064AE | 60 МГц | 1GS / с | 12 біт | 40 м |
| XDS3104AE | 100 МГц | 1GS / с | 12 біт | 40 м |
1. Багатофункціональний мобільний тестер
Осцилограф + генератор сигналів + мультиметр + реєстратор даних + частотний лічильник + декодер. Підтримка літій-батареї для виконання плаваючого тесту.
2. Провідна частота оновлення сигналу 75000 кадрів / сек, мети семи шкали і дисплей температури кольору.
3. Функція WiFi
4. Багатошаровий екран, легкий у використанні
| Модель | XDS3064E | XDS3104E | XDS3064AE | XDS3104AE | ||
|---|---|---|---|---|---|---|
| Пропускна здатність | 60 МГц | 100 МГц | 60 МГц | 100 МГц | ||
| Частота вибірки | 1GS / с | |||||
| Вертикальна роздільна здатність (A / D)) | 8 біт | 14 біт | ||||
| Довжина запису | 40 м | |||||
| Частота оновлення хвилі | 45 000 WFMS / с | |||||
| Горизонтальна шкала (S / DIV)) | 2ns / div - 1000s / div, крок по 1 - 2 - 5 | |||||
| Канал | 4 | |||||
| Дисплей | 8-дюймовий РК-дисплей, 800 x 600 пікселів | |||||
| Частота вибірки / Точність ретрансляції | ± 1ppm | |||||
| Вхідне з'єднання | DC, AC, GND | |||||
| Вертикальна чутливість | 1 мВ / дюйм - 10 В / дюйм (на вході) | |||||
| Тригер типу | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 та CAN (додатково). | |||||
| Розшифровка шини (необов'язково) | I2C, SPI, RS232, CAN | |||||
| Тригерний режим | Авто, звичайний і одиночний | |||||
| Вертикальний діапазон | ± 2 В (1 мВ / дюйм ~ 50 мВ / дюйм) ± 20 В (100 мВ / дюйм ~ 1 В / дюйм) ± 200 В (2 В / дюйм ~ 10 В / дюйм) | |||||
| Інтерфейс зв'язку | USB-пристрій, USB-пристрій, USB-порт для PictBridge, Trigout (P / F), LAN та VGA (додатково) | |||||
| Частотний лічильник | доступний | |||||
| Блок живлення | 100V - 240V AC, 50 / 60Hz, CAT II | |||||
| Запобіжник | 2А, клас Т, 250В | |||||
| Акумулятор (додатково) | 3.7V, 13200mA | |||||
| Розмір (Ш х В х Д) | 340mmx177mmx90mm | |||||
| Додатковий модуль / функція | |
|---|---|
| VGA | Порт VGA + AV |
| WIF | Wi-Fi |
| AWG | генератор хвильового магнітного поля |
| DMM | цифровий мультиметр |
| МТС | Сенсорний екран (конденсаторний тип) |
| Необов'язковий комплект декодування | |
|---|---|
| RS232 | RS232 |
| SPI | SPI |
| I2C | I2C |
| МОЖЕ | МОЖЕ |
ПІДТРИМКА
▶ Посібник користувача X DS3000-E Series 4 CH DSO
▶ XDS3000-E серії 4CH DSO QUICK GUIDE
АКСЕСУАРИ Аксесуари, що підлягають остаточної передачі.
Шнур живлення |
CD-ROM |
Короткий посібник |
USB-кабель |
Зонд |
Зоряний регулятор |
Ємність Екс Модуль (необов'язково) |
Мультиметр свинець (необов'язково) |
Q9 (оптуалізований) |
М'яка сумка (необов'язково) |
Акумулятор (необов'язково) |
