Портативний осцилограф серії HDS-N 2-CH
- Функція автоматичного масштабування
Параметри автоматичного вимірювання групи - 20
- Смуга пропускання: 20 МГц - 200 МГц
- Підтримується передача даних по USB
— Мультиметр нещодавно підтримує SCPI
- Акумуляторна літій-іонна батарея (6 годин автономної роботи)
- Запис і відтворення сигналу

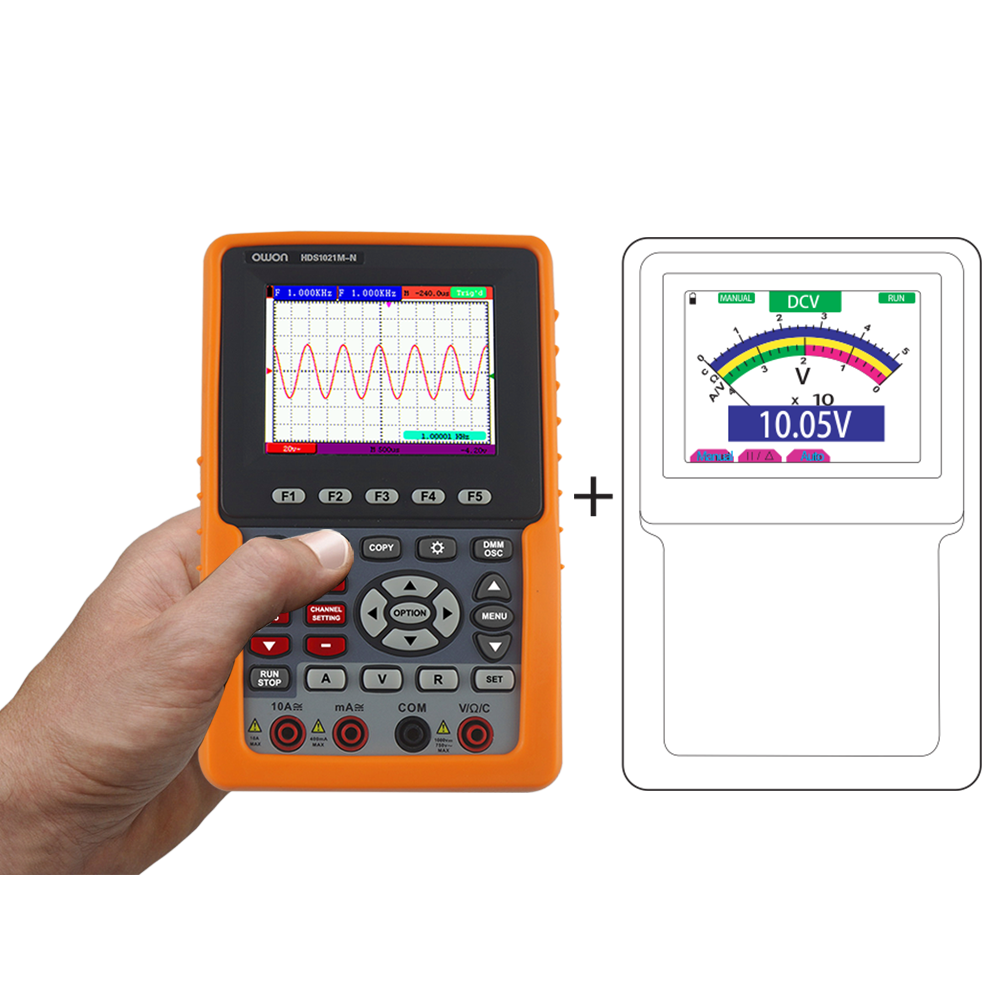

Портативний осцилограф серії HDS-N 2-CH
- 2 в 1 (DSO плюс мультиметр)
- Функція автоматичного масштабування
Параметри автоматичного вимірювання групи - 20
- Смуга пропускання: 20 МГц - 200 МГц
- Підтримується передача даних по USB
- Мультиметр нещодавно підтримує SCPI
- Акумуляторна літій-іонна батарея (6 годин автономної роботи)
- Запис і відтворення сигналу
1. 2-на-1 станції
Осцилограф плюс 3 3/4-розрядний мультиметр плюс аналізатор спектру ШПФ.
2. Функція автоматичного масштабування
У стані автоматичного масштабування осцилограф перемикається на певний режим запуску, вертикальну шкалу та шкалу часової розгортки відповідно до типу, амплітуди та частоти вхідного сигналу.
3. Регульована чутливість тригера
У стані автоматичного масштабування осцилограф перемикається на певний режим запуску, вертикальну шкалу та шкалу часової розгортки відповідно до типу, амплітуди та частоти вхідного сигналу.

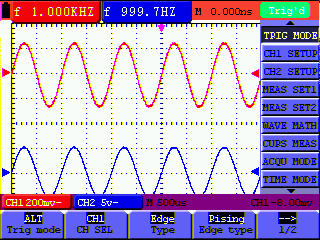

4. Альтернативна функція тригера
Альтернативна функція тригера цифрового осцилографа OWON HDS підтримує 2 одночасних перевірки сигналу, покращуючи ефективність роботи.
Про Овона
| Модель | HDS1022M-I | HDS2062M-N | HDS3102M-N | HDS4202M-N | |
|---|---|---|---|---|---|
| Пропускна здатність | 20 МГц | 60 МГц | 100 МГц | 200 МГц | |
| Частота вибірки (реальний час) | 500 мс/с | 1GS/с | |||
| Горизонтальна шкала (s/div) | 5ns/div-100s/div, крок за 1-2.5-5 | 5ns/div-100s/div, крок за 1-2-5 | 2ns/div-100s/div, крок за 1-2-5 | ||
| Дисплей | 3,7" кольоровий TFT дисплей (640 × 480 пікселів) | ||||
| Канал | подвійний | ||||
| Довжина запису | 6 тисяч балів | ||||
| Вхідний зв'язок | DC, AC і GND | ||||
| Вертикальна чутливість | 5mV/div-5V/div (на вході) | ||||
| Вертикальна роздільна здатність (A/D) | 8 біт | ||||
| Тип тригера | Edge, Video та Alternate | ||||
| Режим отримання | Зразок, пікове виявлення та середнє значення | ||||
| Математика сигналів | ＋, －, ×, ÷, інвертувати, ШПФ | ||||
| Інтерфейс зв'язку | USB | ||||
| Джерело живлення | 100 В -240 В змінного струму, 50/60 Гц | ||||
| Літій-іонний акумулятор | 7.4V, 6 годин роботи | ||||
| Розміри (Ш × В × Г) | 115 × 180 × 40 (мм) | ||||
| Вага (без упаковки) | 645.00 g | ||||
| Технічні характеристики мультиметра | |||
|---|---|---|---|
| Повномасштабне читання | 3(3/4) цифри (макс. кількість 4000-) | діод | 0V-1V |
| Вхідний опір | 10 MΩ | Тест увімкнення/вимкнення | < 50 (± 30) beeping |
| Напруга | В постійного струму: 400 мВ, 4 В, 40 В, 400 В, 1000 В: ±(1 відсоток ± 1 цифра); максимальна вхідна напруга: DC 1000 В В змінного струму: 4 В, 40 В, 400 В: ±(1 відсоток ± 3 цифри), 750 В: ±(2 відсотки ± 3 цифри); Частота: 40 Гц - 400Гц; макс. вхід: 750 В змінного струму (віртуальне значення) | ||
| поточний | Постійний струм: 40 мА, 400 мА: ±(1,5 відсотка ± 1 цифра), 10 А: ±(3 відсотки ± 3 цифри) Змінний струм: 40 мА: ±(1,5 відсотка ± 3 цифри), 400 мА: ±(2 відсотки ± 1 цифра), 10 А: ±(5 відсотків ± 3 цифри) | ||
| Імпеданс | 400Ω : ±(1 відсоток ± 3 цифри), 40ΚΩ - 4ΜΩ : ±(1 відсоток ± 1 цифра), 40 МОм : ±(1,5 відсотка ± 3 цифри) | ||
| Ємність | 51,2 нФ - 100 мкФ : ±(3 відсотки ± 3 цифри) | ||
