В електроніці ми використовуємо різноманітне тестове обладнання таосцилографє одним з найбільш часто використовуваних частин обладнання. Використовуючи осцилограф, ми використовуємо зонд для вимірювання фізичних факторів, таких як час, частота та напруга. Але чи замислювалися ви коли-небудь, як зонд вимірює ці фізичні фактори?
Щоб вирішити це питання, ми повинні зірвати щуп осцилографа і заглянути всередину. Зонд використовує роз’єм BNC з екранованим кабелем для взаємодії з осцилографом. Якщо замість цього використовувати два дроти для підключення до осцилографа, виникне спотворення сигналу. У крайньому випадку прямокутна хвиля може призвести до пилкоподібної хвилі! Як це могло статися?

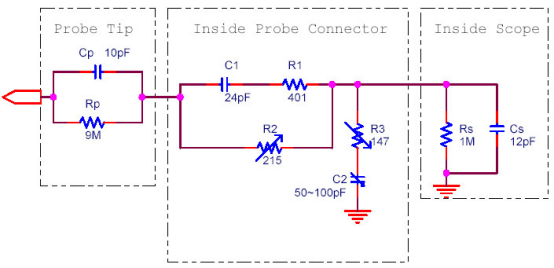

Осцилографи зазвичай використовують вищий вхідний опір, щоб зменшити вплив на тестову схему. Таким чином, ви побачите резистор 1 МОм або подібну схему за роз’ємом BNC пробника. Існує невелика ємність, яка утворює фільтр на вхідному інтерфейсі, що спричиняє вимірні спотворення форми сигналу. Спосіб вирішення цієї проблеми залежить від конструкції зонда.
В загальному,осцилографЗонд використовуватиме паралельний регульований конденсатор, щоб компенсувати вплив цієї частини кабелю, деякі зонди мають компенсаційні конденсатори, які дозволяють нам налаштувати його для досягнення ідеального ефекту. Якщо на вашому осцилографі є джерело прямокутної форми, ви можете підключити щуп до джерела сигналу та налаштувати конденсатор так, щоб прямокутна хвиля, що відображається на екрані, стала найдосконалішою «квадратичною хвилею». Великий конденсатор дозволяє зонду сформувати фільтр низьких частот і, навпаки, він утворить фільтр високих частот. Тому будьте обережні, регулюючи зонд, щоб досягти найкращих результатів.
Більшість зондів мають перемикається аттенюатор для ослаблення сигналу для зчитування вищих напруг. Наприклад, якщо ви вибрали 10-кратний аттенюатор і виміряли сигнал 1 В, приціл покаже 100 мВ. Необхідно переконатися, що на вході осцилографа встановлено таке ж налаштування аттенюатора, що й на пробнику, щоб напруга сигналу, що відображається, була правильною.
Зонд використовує схему з високим опором, щоб переконатися, що вимірювана схема не заважає вимірювальній частині, але іноді нам може знадобитися виміряти схеми за допомогою тесту з низьким опором. Наприклад, 50-омна вихідна ланцюг радіочастотного опору, звичайний пробник осцилографа зазвичай не підходить для цього вимірювання. Вам потрібно використовувати триконтактний BNC, щоб узгодити кінцевий опір 50-Ом, і безпосередньо підключити його до виходу 50-Ом на іншому кінці.
