Аналізатор спектрує потужним інструментом для вимірювання шуму. Загалом, аналізатори спектру можуть відображати співвідношення між потужністю (або напругою) і частотою, яке подібне до кривої спектральної щільності шуму. Фактично, деякі аналізатори спектру мають спеціальний режим роботи, який дозволяє відображати результати вимірювань безпосередньо в одиницях спектральної густини (тобто nV/rt-Hz). В інших випадках результат вимірювання необхідно помножити на поправочний коефіцієнт, щоб перевести відповідну одиницю вимірювання в одиниці спектральної щільності.
аналізатори спектру, люблюосцилографи, бувають як цифровими, так і аналоговими. Один із способів формування спектральної кривої за аналогоманалізатор спектруполягає в розгортці смугового фільтра на різних частотах під час побудови виміряного вихідного значення фільтра. Інший підхід полягає у використанні супергетеродинного прийому, який виконує сканування гетеродина на різних частотах. Однак цифрові аналізатори спектру використовують швидке перетворення Фур’є для генерації спектру (часто використовується з супергетеродинною технологією прийому).

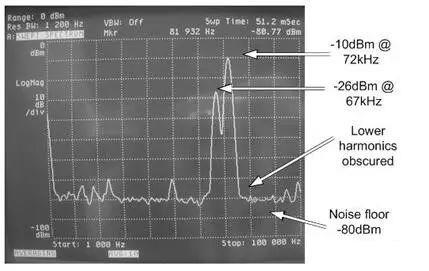

Незважаючи на те, що аналізатори спектру використовуються різних моделей, деякі основні параметри все ж необхідно враховувати. Початкова та кінцева частоти вказують діапазон частот, у якому сканується смуговий фільтр. Смуга пропускання роздільної здатності — це ширина смугового фільтра, сканованого в діапазоні частот. Зменшення смуги роздільної здатності збільшить здатність аналізатора спектру обробляти сигнали на дискретних частотах, одночасно збільшуючи час сканування. На малюнку 1 показано роботу фільтра сканування. На рисунках 2 і 3 показано результати, отримані, коли той самий аналізатор спектру використовує різні смуги роздільної здатності. На малюнку 2, оскільки смуга роздільної здатності встановлена дуже малою, дискретні компоненти частоти (тобто 150 Гц) обробляються належним чином. З іншого боку, на рис. 3 дискретна частотна складова (тобто 1200 Гц) не була належним чином оброблена, оскільки смуга роздільної здатності встановлена як дуже велика.
Фігура 1.
малюнок 2.
малюнок 3.
